تتكون الرافعة الذراعية المثبتة على عمود من سلسلة XB من مكونات مثل العمود والذراع الدوارة والرافعة الكهربائية السلسلة. يتم تثبيت الطرف السفلي من العمود على أساس خرساني، ويمكن للذراع الدوارة الدوران وفقًا لمتطلبات المستخدم.

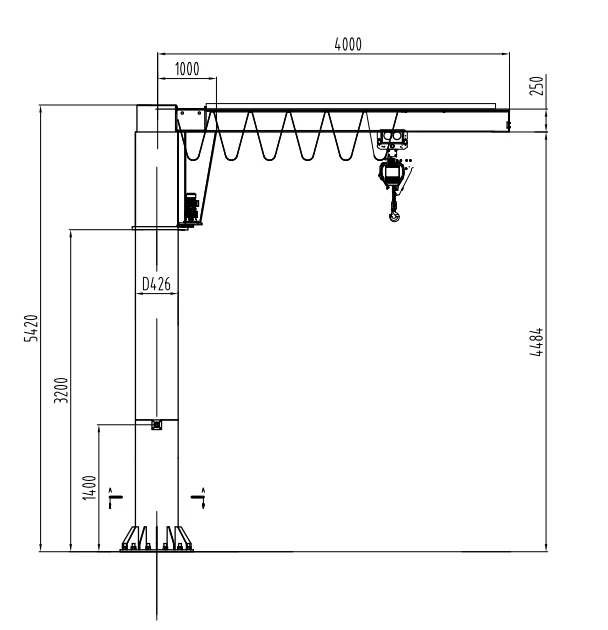

بعد تلقي طلب الطلب من أحد عملائنا في الاتحاد الأوروبي، قام فريق الهندسة لدينا بسرعة بإعداد حل فني باستخدام الرسومات، وهو أكثر اقتصادا وملاءمة لهذا العميل. يطلبون أن يكون نطاق العمل/ذراع الرافعة الترباسية 4.0 م، ويجب أن يكون ارتفاع الرفع 3.0 م ويجب أن تكون سعة التحميل 1000 كجم. بناءً على هذه المتطلبات، قام مهندسنا بعمل حل فني نموذجي كهربائي وحصل على استجابة سريعة من العميل.
|
ايميت-XB1000تحديد |
||||
|
الآلة كاملة |
العمل R(m) |
4 |
الحمل المقدر (كجم) |
1000 |
|
ارتفاع الشعاع (م) |
4.5 |
سرعة الدوران (دورة/دقيقة) |
0.6 |
|
|
فئة العمل |
A3 |
مدى الدوران |
360 درجة |
|
|
جهاز الرفع |
نموذج |
/ |
بكرة كهربائية |
/ |
|
سرعة العمل (م/دقيقة) |
14 |
سرعة الرفع(م/دقيقة) |
8/2 |
|
|
ذراع الدوران |
قوة المحرك (كيلوواط) |
0.37 |
قطر العجلة (مم) |
120 |
|
نموذج المسار |
Φ430*40 |
|||
|
آخر |
جهد التحكم |
/ |
||
|
وضع التحكم |
سلك الطاقة/جهاز التحكم عن بعد |
|||
|
قوة |
3 مراحل، تيار متردد 380 فولت/50 هرتز |
|||
